I. पूर्ण इकाई कॉन्फ़िगरेशन और मूल
मुख्य प्रौद्योगिकी घटक
कंप्रेसर पेंच तत्व (एकल-चरण संपीड़न)
आयातित घटक
नियंत्रण प्रणाली
युग्मन
इंटेक लोडिंग/अनलोडिंग वाल्व, वाल्व, सोलनॉइड वाल्व को विनियमित करना
एयर इनटेक फिल्टर, ऑयल फिल्टर, ऑयल-एयर सेपरेटर
उच्च तापमान लचीली होसेस
नियंत्रण प्रणाली और अन्य भागों सहित उपरोक्त सभी घटक, बेल्जियम में एटलस कोपको एयरपावर या यूरोप में निर्मित ओईएम द्वारा निर्मित होते हैं।
घरेलू घटक
ट्रेलर चेसिस और एक्सल सिस्टम, विशेष रूप से चीनी सड़क स्थितियों के लिए डिज़ाइन किया गया
डीजल इंजन: डोंगफेंग कमिंस चाइना स्टेज IV इंजन
संलग्नक, साउंडप्रूफ कपास और बाफ़ल
वायु भंडारण टैंक और सुरक्षा वाल्व
कूलिंग फैन और रेडिएटर यूनिट
परिवेश-तापमान लचीला होसेस और ईंधन पाइप
विभिन्न पाइप जोड़ों और कास्टिंग
डीजल फ़िल्टर
GearBox
न्यूनतम दबाव वाल्व
सेंसर और संबंधित वायरिंग
इनमें से, डीजल इंजन का निर्माण डोंगफेंग कमिंस इंजन कं, लिमिटेड द्वारा किया जाता है, जबकि अन्य घटक ओईएम को एटलस कोपको के आपूर्तिकर्ताओं द्वारा वूसी में निर्मित किया जाता है।
Ii। मुख्य नियंत्रण प्रदर्शन
कंप्रेसर कामकाजी दबाव गेज
कंप्रेसर लोडिंग बटन
संचयी संचालन घंटा मीटर
अलार्म और गलती संकेतक रोशनी
स्टार्ट/स्टॉप बटन और कंट्रोल मॉड्यूल
ईंधन टैंक और डीईएफ (यूरिया) टैंक स्तर प्रदर्शन
पेंच तत्व तेल स्तर संकेतक
वायु सेवन फ़िल्टर क्लॉगिंग संकेतक
Iii। मुख्य सुरक्षा उपकरण और कार्य
स्वचालित शटडाउन सुरक्षा:
कंप्रेसर आउटलेट तापमान उच्च अलार्म प्रकाश
इंजन तेल दबाव कम अलार्म प्रकाश
इंजन शीतलक तापमान उच्च अलार्म प्रकाश
कम ईंधन और डीईएफ टैंक स्तर अलार्म रोशनी
शटडाउन सेल्फ-चेक और aftertreatment regeneration प्रॉम्प्ट
ऊर्जा-बचत अनुकूलन के लिए मानक गति प्रणाली
Iv। दस्तावेजों और वस्तुओं के साथ
उत्पाद संचालन और रखरखाव नियमावली
स्पेयर पार्ट्स कैटलॉग
दबाव पोत और सुरक्षा वाल्व प्रमाण पत्र
50- घंटे के रखरखाव किट

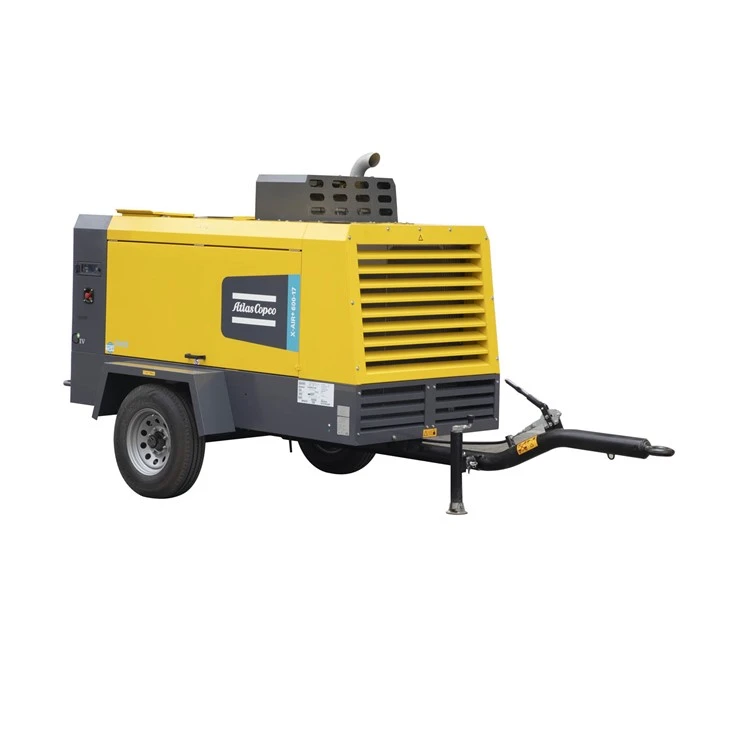

X-air 600-17 विवरण
1। मुख्य तकनीकी पैरामीटर
एयर कंप्रेसर फॉर्म: प्राइमरी स्क्रू कम्प्रेशन, एयर कूलिंग, डीजल इंजन ड्राइव, फील्ड मोबाइल ऑपरेशन
|
तकनीकी मापदण्ड
|
|
X-air + 600-17
|
|
रेटेड गैस मात्रा सनक
|
क्यूबिक मीटर/मिनट मीटर/मिनट
|
17.2-14.3
|
|
कार्य का दबाव
|
किलोग्राम बार
|
5-17
|
|
अधिकतम इंजन गति (पूर्ण भार)
|
आरपीएम (प्रति मिनट क्रांतियां)
|
2200-1900
|
|
पेंच चिकनाई तेल की मात्रा
|
एल को उठाओ
|
42 (प्रतिस्थापन मात्रा प्रति रखरखाव चक्र)
|
|
गैस भंडारण टैंक की मात्रा (तेल और गैस पृथक्करण टैंक)
|
एल को उठाओ
|
76
|
|
ईंधन टैंक/यूरिया टैंक क्षमता
|
एल को उठाओ
|
175/-
|
|
संपीड़ित वायु आउटलेट पर तेल सामग्री
|
पीपीएम
|
<5
|
|
संपीड़ित वायु आउटलेट तापमान (रेटेड संदर्भ स्थितियों के आधार पर)
|
सेल्सियस 0 c
|
100
|
|
रेटेड संदर्भ संचालन शर्तें
|
|
|
|
पूर्ण सेवन दबाव
|
किलोग्राम बार
|
1
|
|
सापेक्ष वायु नमी
|
%
|
0
|
|
इनलेट हवा का तापमान
|
सेल्सियस 0 c
|
20
|
|
चरम काम की स्थिति
|
|
|
|
गैस भंडारण टैंक का न्यूनतम प्रभावी कामका
|
किलोग्राम बार
|
4
|
|
गैस भंडारण टैंक का अधिकतम प्रभावी कार्य दबाव (अनलोडिंग)
|
किलोग्राम बार
|
18
|
|
अधिकतम परिवेश तापमान
|
सेल्सियस 0 c
|
50
|
|
न्यूनतम प्रारंभिक तापमान
|
सेल्सियस 0 c
|
-10/-25 (वैकल्पिक कोल्ड स्टार्ट)
|
|
उच्चतम ऊंचाई
|
एमआई एम
|
3000
|
2। डीजल इंजन
| उत्पादक | कमिन्स | |
| नमूना | B5.9CS4 GIV मानक | |
| रेटेड गति से आउटपुट शक्ति | किलोवाट केडब्ल्यू | 154 |
| लोड फैक्टर | % | - |
| शीतलक | शीतलक | |
| सिलेंडर | इनलाइन 6- सिलेंडर इंजन | |
| चिकनाई तेल प्रणाली की मात्रा | एल को उठाओ | 16.5 (प्रतिस्थापन मात्रा प्रति रखरखाव चक्र) |
| शीतलन तंत्र क्षमता | एल को उठाओ | 28 |
3। समग्र आयाम और वजन
| पूरी मशीन की लंबाई * चौड़ाई * ऊंचाई - ट्रेलर प्रकार (एमओपी सहित) | मिलीमीटर मिमी | 4700*1940*2400 |
| पूरी मशीन की लंबाई * चौड़ाई * ऊंचाई - बॉक्स प्रकार | मिलीमीटर मिमी | 2960*1400*2110 |
| संपूर्ण मशीन वजन ट्रेलर/बॉक्स (गीला वजन) | किलोग्राम | 2300/2200 |
| निकास वाल्व आकार | इंच में | 1*G2,1*G3/4 |
