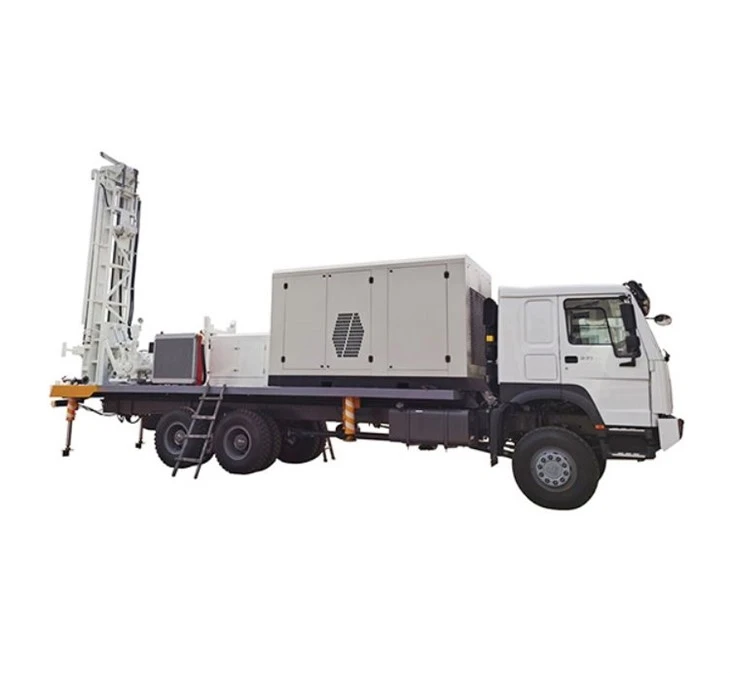

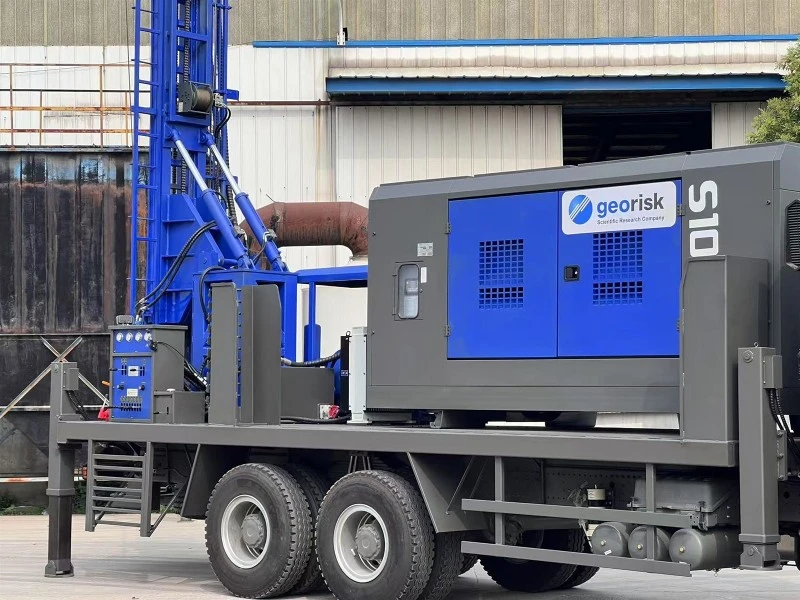

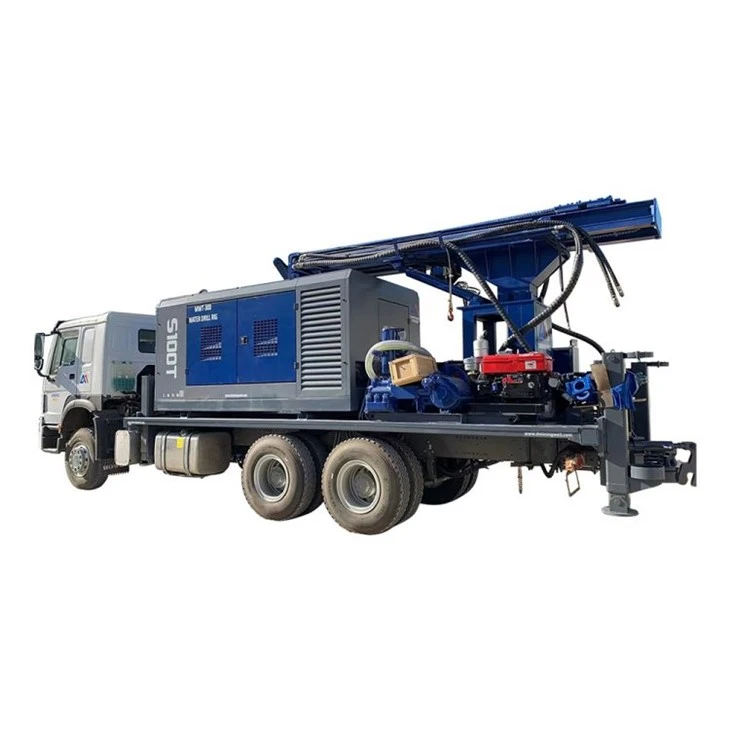

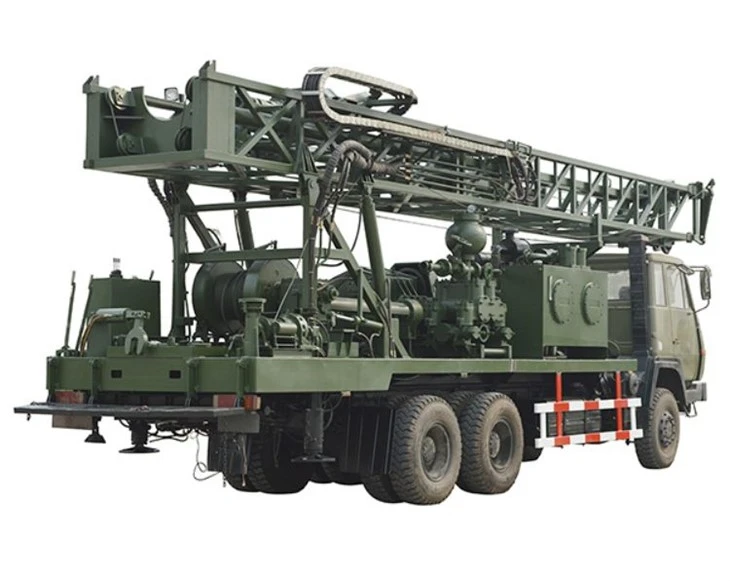

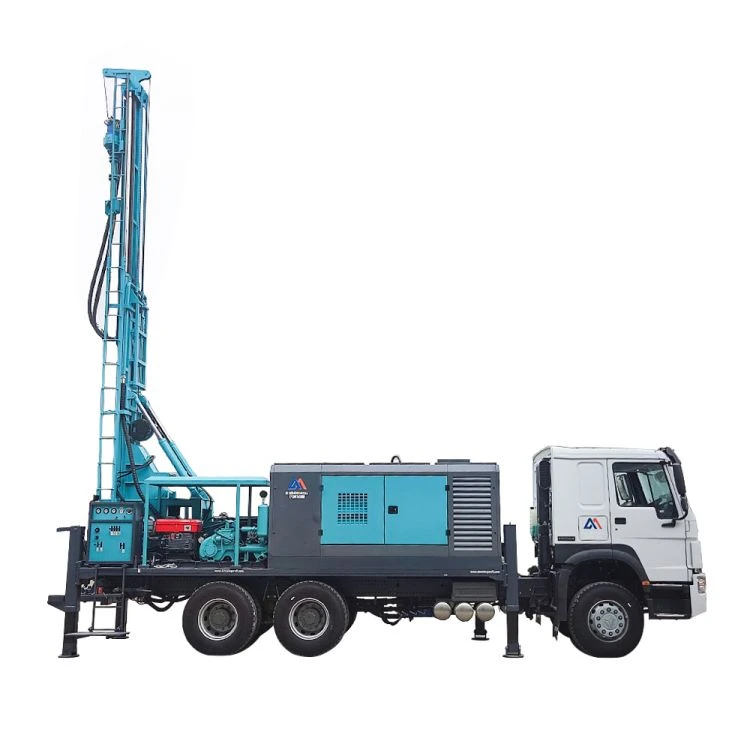

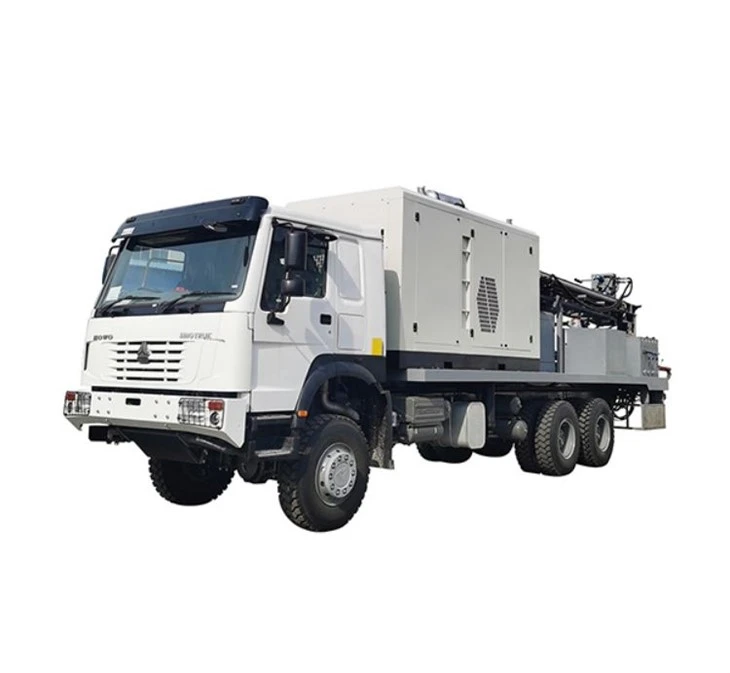

ट्रक पर लगे बोरहोल जल ड्रिलिंग उपकरण





तकनीकी मापदंड	एमडब्लूटी-180	एमडब्लूटी-250	एमडब्लूटी-280	एमडब्लूटी-350	एमडब्लूटी-400	एमडब्लूटी-500	एमडब्लूटी-680	एमडब्लूटी-800
ड्रिल गहराई(एम)	180	250	280	350	400	500	680	800
ड्रिल व्यास (मिमी)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
सुसज्जित इंजन	युचाई 65kW या पीटीओ	यूचाई 70 किलोवाट या पीटीओ	युचाई 75kW या पीटीओ	युचाई 92kW या पीटीओ	DEUTZ 103kW या PTO	युचाई 118kW या पीटीओ	कमिंस 154kW या पीटीओ	कमिंस 194kW या PTO
फ़ीड स्ट्रोक(एम)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
ड्रिल पाइप की लंबाई (एम)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
स्विंग गति (आरपीएम)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
स्विंग टॉर्क (एनएम)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
रिग उठाने वाला बल (टी)	12	14	17	18	25	26	30	36







क्षमता

छेद का व्यास: 140 - 325 मिमी (51/2 इंच - 13 इंच)

अधिकतम गहराई: 250 मीटर @ 203 मिमी (8 इंच) व्यास

ड्रिलिंग विधि: डीटीएच और रोटरी ड्रिलिंग



मुख्य प्रस्तावकर्ता

विकल्प 1: हाइड्रोलिक सिस्टम को चलाने के लिए ट्रक इंजन (290hp/336hp/371hp) से बिजली प्राप्त करने के लिए PTO सिस्टम का उपयोग करें और ट्रांसमिशन गियरबॉक्स का उपयोग करें।

विकल्प 2: 75 किलोवाट डीजल इंजन के साथ रिग का व्यक्तिगत विन्यास।



प्लेटफार्म संरचना

भारी शुल्क I और C प्रकार की वेल्डेड स्टील संरचना 5 मिमी ग्रेटिंग प्लेटों से ढकी हुई है



मस्त सभा

कंपोजिट ड्रिल बूम को जुड़वां सिलेंडरों द्वारा उठाया जाता है, जिससे उठाने की शक्ति बढ़ जाती है और परिवहन आयाम कम हो जाते हैं।

मस्तूल की कुल लंबाई: 8000 मिमी

स्विवेल हेड स्ट्रोक: 6600 मिमी

रॉड हैंडलिंग: 6 मीटर

सेंट्रलाइज़र ओपनिंग: 14 इंच (355 मिमी)

मस्तूल उठाने वाले सिलेंडर: मस्तूल को जुड़वां हाइड्रोलिक सिलेंडरों द्वारा उठाया जाता है



चारा प्रणाली

1:3 रस्सी वाइंडिंग सिस्टम के साथ 1 एक्स डबल एक्टिंग हाइड्रोलिक सिलेंडर

ऊपर खींचने का बल: 17 टन

नीचे खींचने का बल: 10 - 110 टन

ऊपर खींचने की गति: 25 मीटर/मिनट

नीचे खींचने की गति: 30 मीटर/मिनट



कुंडा सिर संयोजन

स्पर गियर रिडक्शन और ऑयल बाथ स्नेहन के साथ स्व-विकसित स्टील बॉडी, ट्विन हाइड्रोलिक मोटर्स द्वारा संचालित।

अधिकतम टॉर्क: 6000 एनएम

गति: 66 - 135 आरपीएम ठीक नियंत्रण



हाइड्रोलिक प्रणाली

फ़ीड और रोटेशन के लिए 2 एक्स मीटरिंग पंप

मड पंप के लिए 1 एक्स मीटरिंग पंप

हाइड्रोलिक कूलर, सहायक संचालन और माइक्रो फीड के लिए 3 एक्स मीटरिंग पंप।

अधिकतम सिस्टम दबाव: 2900 पीएसआई (200 बार)

हाइड्रोलिक तेल कूलर: 70 जीपीएम

हाइड्रोलिक तेल टैंक क्षमता: 600 लीटर



कंट्रोल पैनल

केंद्रीय नियंत्रण कक्ष ड्रिल फ़्लोर तक आसान पहुंच के साथ यूनिट के पीछे स्थित है और सभी आवश्यक उपकरणों, नियंत्रण प्रणालियों और आपातकालीन स्विचों से सुसज्जित है। नियंत्रण कक्ष की सुरक्षा सुनिश्चित करने के लिए लॉकिंग डिवाइस प्रदान की जाती है।



हटाना रिंच

जैक की त्वरित सेटिंग और लेवलिंग के लिए 4 एक्स हाइड्रोलिक लेवलिंग जैक प्रदान किए जाते हैं, जो हेवी-ड्यूटी टेलीस्कोपिक गाइड से सुसज्जित हैं। सुरक्षा के लिए लॉकिंग चेक वाल्व प्रदान किए जाते हैं और इनमें पर्याप्त भार वहन करने की क्षमता होती है।



पानी/फोम इंजेक्शन पंप (वैकल्पिक)

आवश्यक सहायक उपकरण, दबाव नियामक, प्रवाह नियामक, चेक वाल्व और सक्शन फिल्टर के साथ हाइड्रॉलिक रूप से संचालित जल इंजेक्शन ट्रिपलक्स पंप।

अधिकतम प्रवाह: 80 एलपीएम

अधिकतम दबाव: 40 किग्रा/वर्ग सेमी

सिंगल रॉड चेंजर: ड्रिल रॉड को कुंडा सिर से जोड़ने के लिए मैन्युअल रूप से संचालित सिंगल रॉड चेंजर

चरखी: 5 टन उठाने की क्षमता के साथ ड्रिल रॉड को रॉड चेंजर में लोड करने के लिए हाइड्रोलिक रूप से संचालित सहायक चरखी।



वेल्डिंग मशीन

वेल्डिंग केसिंग के लिए हाइड्रॉलिक रूप से संचालित सेमी-ब्रशलेस वेल्डिंग अल्टरनेटर उपलब्ध है

अनुशंसित इलेक्ट्रोड आकार: केवल 2.5 मिमी से 5 मिमी

वेल्डिंग करंट: 60% कर्तव्य चक्र पर 300 एम्पियर

वैकल्पिक एकल चरण: 6.0 केवीए @ 220वी, 50 हर्ट्ज़



गैस लाइन स्नेहक

डाउनहोल हथौड़ों में तेल लगाने के लिए सकारात्मक अभिनय वेंचुरी प्रकार का इनलाइन स्नेहक उपलब्ध है।

ईंधन टैंक क्षमता: 15 लीटर

कार्य दबाव: 350 पीएसआई



अनुशंसित वायु कंप्रेसर

माइनिंगवेल/एटलस कोप्को/लियूटेक

वायु कंप्रेसर क्षमता:

1100CFM - 25 BAR - 309kW इंजन

900CFM - 22 BAR - 228kw इंजन



मिट्टी पंप

हाइड्रॉलिक रूप से संचालित BW 250 मड पंप

स्ट्रोक: 4″ (100 मिमी)

इंजन की शक्ति: 15 किलोवाट

विस्थापन (अनुशंसित अधिकतम): 250L/मिनट

अधिकतम कामकाजी दबाव: 2.5 एमपीए

अतिरिक्त सामान: नाइट लाइट, टूल बॉक्स, हैमर स्टैंड

उपयोगकर्ता मैनुअल: संचालन, रखरखाव और स्पेयर पार्ट्स मैनुअल



ट्रक विकल्प

चीन हाउओ ट्रक: 6*4/6*6/8*4

डोंगफेंग ट्रक: 6*4/6*6/8*4

शानक्सी ट्रक: 6*4/6*6/8*4







हमारा ट्रक माउंटेड बोरहोल ड्रिलिंग रिग एक अनुकूलित उत्पाद है जिसे ग्राहक अपनी वास्तविक जरूरतों के अनुसार अनुकूलित कर सकते हैं।
