विशेष विवरण
|
तकनीकी मापदंड |
ड्रिल पाइप की विशिष्टता (मिमी) |
ड्रिलिंग गहराई (एम) |
|
|
घरेलू ड्रिल पाइप |
अंदर मोटा होना प्रकार |
42 |
1400 |
|
50 |
1000 |
||
|
60 |
830 |
||
|
रस्सी का कोरिंग |
55.5 |
1250 |
|
|
71 |
1000 |
||
|
89 |
800 |
||
|
डीसीडीएमए ड्रिल पाइप |
बीक्यू ड्रिल पाइप |
1300 |
|
|
एनक्यू ड्रिल पाइप |
1000 |
||
|
मुख्यालय ड्रिल पाइप |
750 |
||
|
पीक्यू ड्रिल पाइप |
420 |
||
|
बाहर मोटा होना प्रकार |
60 |
800 |
|
|
73 |
500 |
||
|
89 |
300 |
||
|
ड्रिल कोण |
0 डिग्री -360 डिग्री |
||
|
इंजन |
नमूना |
शक्ति |
रफ़्तार |
|
मोटर |
Y225S-4 |
37 किलोवाट |
1480आर/मिनट |
|
डीज़ल इंजन |
सीए4110 |
81 किलोवाट |
2800r/मिनट |
|
जाइरेटर |
|||
|
प्रकार: डबल सिलेंडर हाइड्रोलिक फीडिंग मशीन रोटरी प्रकार |
|||
|
ऊर्ध्वाधर का व्यास |
φ93मिमी |
||
|
छेद के माध्यम से शाफ्ट |
|||
|
ऊर्ध्वाधर स्पिंडल गति |
|||
|
फॉरवर्ड रोटेशन (आर/मिनट) |
60/90/166/272/379/481/183/296/514/835/1164/1476 |
||
|
रिवर्स गति (आर/मिनट) |
63/198 |
||
|
अधिकतम. ऊर्ध्वाधर शाफ्ट का टॉर्क |
8000N·m |
||
|
लंबवत स्ट्रोक |
600 मिमी |
||
|
अधिकतम. ऊर्ध्वाधर अक्ष का गुरुत्वाकर्षण |
125केएन |
||
|
अधिकतम. ऊर्ध्वाधर शाफ्ट दबाव |
90केएन |
||
|
उभाड़ना |
|||
|
प्रकार: प्लैनेटरी गियर ड्राइव, हैंडल ब्रेक |
|||
|
तार रस्सी व्यास |
φ18.5मिमी |
||
|
ड्रम तार रस्सी की क्षमता |
95 मी (घाव सात परतें) |
||
|
अधिकतम. एकल रस्सी का उठाने का बल |
45केएन |
||
|
तार रस्सी की उत्थापन गति |
|||
|
ड्रम की रैखिक गति (एम/एस) |
0.7-2.68 मी/से (बारह ग्रेड) |
||
|
क्लच |
|||
|
प्रकार: ऑटोमोबाइल विशेष ड्राई सिंगल डिस्क घर्षण क्लच |
|||
|
(6T46 गियरबॉक्स के साथ मिलान) |
|||
|
हाइड्रोलिक प्रणाली |
|||
|
सिस्टम का दबाव |
|||
|
रेटेड दबाव |
20 एमपीए |
||
|
सबसे ज्यादा दबाव |
25 एमपीए |
||
|
क्षमता |
20 मि.ली./आर |
||
|
रैक अनुभाग |
|||
|
प्रकार: स्किड प्रकार (स्लाइडिंग बेस के साथ) |
|||
|
रिग बैक स्ट्रोक |
460 मिमी |
||
|
छेद की दूरी |
260 मिमी |
||
|
आयाम (एल*डब्ल्यू*एच) |
3550*2200*3100मिमी |
||
|
रिग वजन (पावर इंजन के साथ) |
6300 किग्रा |
||
उत्पाद विवरण
- ब्रांड का नाम: माइनिंगवेल
- न्यूनतम ऑर्डर मात्रा: 1 सेट
- पैकेजिंग विवरण: मानक निर्यात पैकेजिंग
- डिलिवरी समय:15-20 दिन
- भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
XY-44एक क्रॉलर रॉक कोर ड्रिलिंग मुख्य विशेषताएं
1. अधिक घूर्णी गति चरणों (12 आगे और 2 पीछे) और उचित घूर्णी गति सीमा, कम गति वाले टॉर्क (8000N.m तक) के साथ, यह न केवल मिश्र धातु और हीरे की कोर ड्रिलिंग के लिए उपयुक्त है, बल्कि इंजीनियरिंग भूवैज्ञानिक अन्वेषण के लिए भी उपयुक्त है। , हाइड्रोलॉजिकल कुआं ड्रिलिंग और फाउंडेशन पाइलिंग निर्माण।
2. ऊर्ध्वाधर शाफ्ट थ्रू-होल व्यास (93 मिमी), डबल-सिलेंडर हाइड्रोलिक फीडिंग, लंबा स्ट्रोक (600 मिमी तक), मजबूत प्रक्रिया अनुकूलनशीलता, विशेष रूप से बड़े-व्यास ड्रिल पाइप रस्सी कोरिंग (ऊपरी कोरिंग) ड्रिलिंग के लिए उपयुक्त है, जो अनुकूल है ड्रिलिंग दक्षता में सुधार।
3. सिंघुआ वानलियांग 6T46 ट्रांसमिशन को अपनाना, फोटॉन, जेएसी, कैमा, वुझेंग और अन्य ट्रक मॉडल के साथ व्यापक रूप से मेल खाता है। पूरे देश में परिपक्व प्रौद्योगिकी, स्थिर गुणवत्ता, मजबूत अधिभार क्षमता, बिक्री के बाद सेवा स्टेशन और सहायक उपकरण।
4. हाइड्रोलिक चक डिस्क स्प्रिंग क्लैंपिंग, हाइड्रोलिक सिलेंडर रिलीजिंग, तीन-गुहा स्वचालित केंद्रित हाइड्रोलिक चक है।
5. हाइड्रोलिक सेटअप में तेल की आपूर्ति के लिए एक गियर ऑयल पंप शामिल है, जो सीधी स्थापना, उपयोगकर्ता-मित्रता, न्यूनतम बिजली उपयोग, कम तेल तापमान और लगातार संचालन सुनिश्चित करता है। यह उपकरण हाथ से संचालित तेल पंप से सुसज्जित है; यदि इंजन विफल हो जाता है, तो मैनुअल पंप ड्रिलिंग उपकरणों को गुहा में निकालने के लिए उपयोग योग्य रहता है।
6. इस इंजन को या तो FAW TIANCHAI 4110 (81 kW) नैचुरली एस्पिरेटेड इंजन या गुआंग्शी युचाई 4110 (105 kW) टर्बोचार्ज्ड वेरिएंट से तैयार किया जा सकता है।

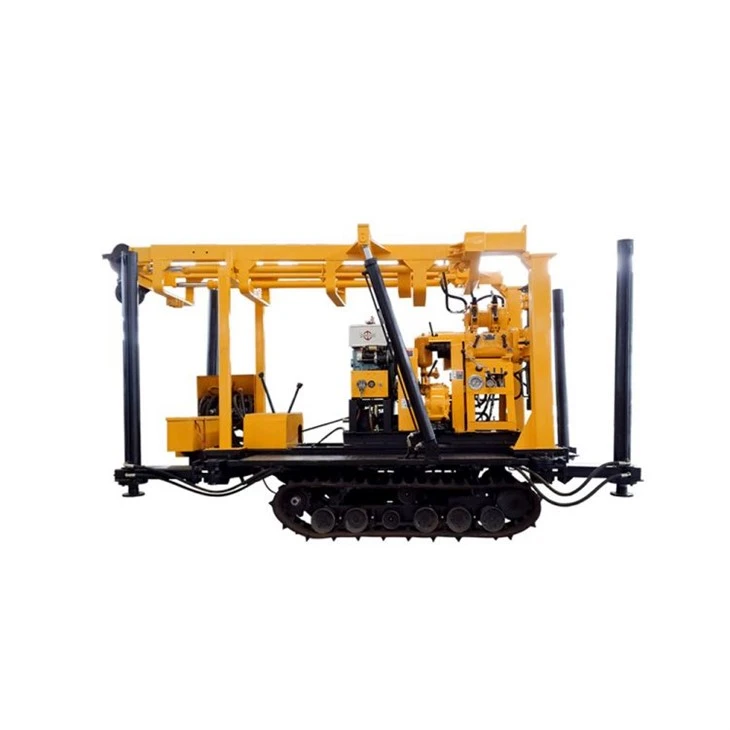

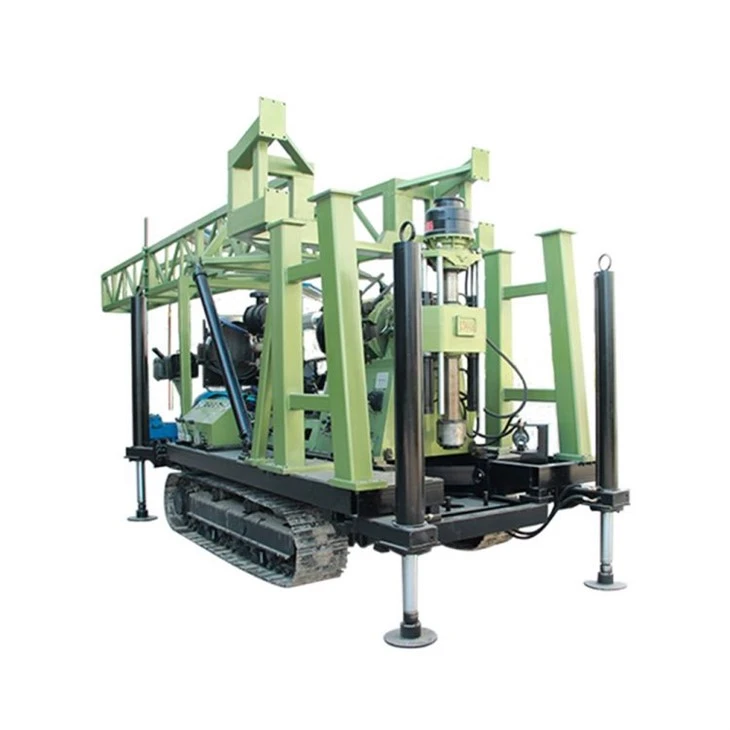

7. क्रॉलर माउंटेड ड्रिलिंग रिग में गुरुत्वाकर्षण का निम्न केंद्र, लंबी स्थानांतरण दूरी (460 मिमी), फर्म फिक्सिंग और स्थिर उच्च गति ड्रिलिंग है।
8. एंटी-वाइब्रेशन मीटर से लैस, जो छेद के व्यास के नियंत्रण के लिए अच्छा है। कम लोडिंग और अनलोडिंग हैंडल, लचीला परिवहन।
9. यह क्रॉलर चेसिस को अपनाता है, और 1.5 मीटर के आउटरिगर सिलेंडर स्ट्रोक को स्वचालित रूप से लोड किया जा सकता है, जो चलने और परिवहन के लिए सुविधाजनक है।
मुख्य अनुप्रयोग
मुख्य रूप से भूविज्ञान, धातु विज्ञान, कोयला, जल विज्ञान और इंजीनियरिंग जैसे क्षेत्रों में नियोजित, ये कोर ड्रिलिंग रिग भूवैज्ञानिक इंजीनियरिंग, उथले तेल और गैस की खोज, खदान सुरंगों, जल निकासी प्रणालियों को हवादार करने, हाइड्रोलॉजिकल कुओं की ड्रिलिंग और बड़े नींव ढेर के निर्माण के लिए भी उपयुक्त हैं।
शिपिंग एवं भुगतान
कंटेनर में कार्गो की सुरक्षा सुनिश्चित करने के लिए माइनिंगवेल उपकरण और ड्रिलिंग रिग का प्रत्येक टुकड़ा कठोर लोड सुरक्षा जांच से गुजरता है।
हमारी भुगतान विधियाँ: क्रेडिट कार्ड, एल/सी, टी/टी, वेस्टर्न यूनियन, और हम हवाई और समुद्र द्वारा शिपिंग का समर्थन करते हैं।
