सेल्फ ड्रिलिंग एंकर बोल्ट क्या है?
A सेल्फ ड्रिलिंग एंकर बोल्टएक खोखला थ्रेडेड स्टील बार है जो ड्रिल रॉड और एंकर रॉड दोनों के रूप में कार्य करता है। ड्रिलिंग के दौरान, ग्राउट खोखले कोर के माध्यम से बहता है, जो एंकर को सीधे आसपास के गठन से जोड़ता है।
इस प्रणाली का व्यापक रूप से ड्रिलिंग उपकरण जैसे के साथ उपयोग किया जाता हैक्रॉलर ड्रिलिंग रिगऔरवायु संपीड़क

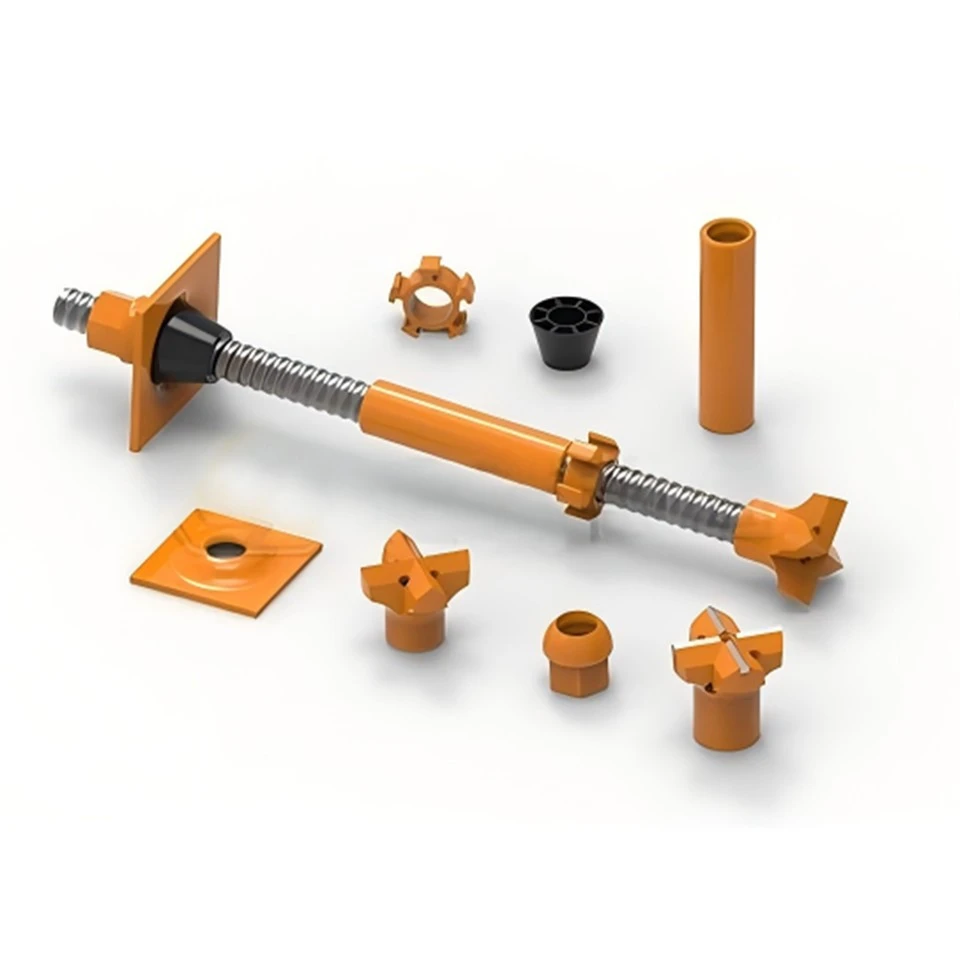

सेल्फ ड्रिलिंग एंकर सिस्टम के घटक
एक संपूर्ण एसडीए प्रणाली में निम्न शामिल हैं:
खोखला एंकर बार
T30/T40/T45/T52/T73/T76 में उपलब्ध है।
ड्रिल बिट्स
विभिन्न जमीनी स्थितियों के लिए अलग-अलग बिट्स की आवश्यकता होती है:
कार्बाइड के टुकड़े
मिट्टी के टुकड़े
क्रॉस बिट्स
पंख के टुकड़े
कप्लर्स और नट
बार एक्सटेंशन और टेंशनिंग के लिए उपयोग किया जाता है।
असर प्लेटें
सतह पर सहायता प्रदान करता है.
ग्राउट इंजेक्शन सहायक उपकरण
डिमिंगवेल सेल्फ ड्रिलिंग एंकर बोल्ट की मुख्य विशेषताएं
① एक - कदम निर्माण - कोई आवरण की आवश्यकता नहीं है
यह सुविधा इसे नरम या ढीली जमीन के लिए विशेष रूप से उपयुक्त बनाती है जो आसानी से ढह जाती है।
② उच्च भार क्षमता
निरंतर बाहरी धागे उत्कृष्ट तन्य शक्ति प्रदान करते हैं, जो नींव सुदृढीकरण और रॉक समर्थन की आवश्यकताओं को पूरा करते हैं।
③ ग्राउटिंग के लिए खोखला कोर
पूर्ण फिलिंग और मजबूत बॉन्डिंग सुनिश्चित करता है।
④ ड्रिल बिट्स की विस्तृत श्रृंखला
रेत, बजरी, अपक्षयित चट्टान, खंडित चट्टान और मिश्रित संरचनाओं के लिए उपयुक्त।
⑤ वैकल्पिक एंटी-संक्षारण संरक्षण
हॉट डिप गैल्वनाइजिंग
एपॉक्सी कोटिंग
दोहरी संक्षारण सुरक्षा
तकनीकी पैरामीटर (उदाहरण मॉडल)
1. खोखला एंकर बार
| छवि | नमूना | तन्यता ताकत (केएन) | उपज शक्ति (केएन) | बढ़ाव (%) | टिप्पणियाँ |
|---|---|---|---|---|---|
| (छवि) | HER25N | 200 | 150 | 8 | बाएं हाथ या दाएं हाथ के धागे को अनुकूलित किया जा सकता है |
2. ड्रिल बिट्स
| छवि | प्रकार | नमूना | व्यास (मिमी) | उपयुक्त ज़मीनी स्थितियाँ |
|---|---|---|---|---|
| (छवि) | क्रॉस स्टील बिट | एचएसआर25/42 | 42 | मडस्टोन, बजरी मिट्टी, चाक, चूना पत्थर, चिकनी मिट्टी, कृत्रिम भराव, कमजोर कंक्रीट |
| (छवि) | क्रॉस कार्बाइड बिट | एचएसआर25/42 | 42 | नरम-मध्यम चट्टान, कोबल्स के साथ बजरी, खंडित चट्टान, अप्रबलित कंक्रीट |
| (छवि) | बटन स्टील बिट | एचएसआर25/42 | 42 | टूटी हुई संरचनाएँ, नरम बलुआ पत्थर, चूना पत्थर, बजरी, नरम चट्टान की परतें |
| (छवि) | बटन कार्बाइड बिट | एचएसआर25/42 | 42 | नरम-मध्यम अपक्षयित चट्टान, कोबलस्टोन परतें, टफ, फ़िलाइट, ज्वालामुखीय चट्टान |
3. मेवे
| छवि | प्रकार | नमूना | सभी फ्लैट्स (मिमी) | लंबाई (मिमी) | टिप्पणियाँ |
|---|---|---|---|---|---|
| (छवि) | हेक्स नट | HER25-L35 | 41 | 35 | ताकत-संगत एंकर बार से मेल खाती है |
| (छवि) | गोलाकार अखरोट | HER25-L40.5 | 41 | 40.5 | ताकत-संगत एंकर बार से मेल खाती है |
4. लंगर प्लेट
| छवि | प्रकार | नमूना | साइड की लंबाई (मिमी) | मोटाई (मिमी) | टिप्पणियाँ |
|---|---|---|---|---|---|
| (छवि) | चौकोर प्लेट | HER25-L150-T6 | 150 | 6 | कस्टम आकार उपलब्ध हैं |
5. ड्रिल बिट एडाप्टर
| छवि | नमूना | संगत एंकर बार | संगत बिट | टिप्पणियाँ |
|---|---|---|---|---|
| (छवि) | SSR25/R32 | R25 | R32 | R25 एंकर बार और बड़े R32 ड्रिल बिट्स के बीच कनेक्शन सक्षम करता है |
6. अन्य सहायक उपकरण
| छवि | सहायक उपकरण का नाम |
|---|---|
| (छवि) | गाइड आस्तीन |
| (छवि) | रोटरी ग्राउटिंग एडाप्टर |
| (छवि) | वायवीय रॉक ड्रिल के लिए शैंक एडाप्टर |
| (छवि) | हाइड्रोलिक रॉक ड्रिल के लिए शैंक एडाप्टर |
| (छवि) | डीटीएच हैमर के लिए शैंक एडाप्टर |
सेल्फ ड्रिलिंग एंकर बोल्ट के अनुप्रयोग
-
इस प्रणाली का व्यापक रूप से उपयोग किया जाता है:
✔ सुरंग और भूमिगत निर्माण
रॉक सपोर्ट, वॉल्ट सुदृढीकरण, और प्री{0}}ग्राउटिंग के लिए।
【: सुरंग ड्रिलिंग रिग】✔ खनन और गुफाएँ
छत के बोल्ट, साइडवॉल सुदृढीकरण।
✔ ढलान स्थिरीकरण और भूस्खलन की रोकथाम
ढीली मिट्टी और खंडित ढलानों में प्रभावी ढंग से काम करता है।
【 :जियोटेक्निकल ड्रिलिंग रिग】✔ फाउंडेशन सुदृढीकरण और माइक्रोपाइल्स
सेल्फ ड्रिलिंग एंकर बोल्ट अक्सर इनके साथ काम करते हैं:
【 :रोटरी ड्रिलिंग रिग】
【 :हाइड्रोलिक क्रॉलर रिग】
तुलना: एसडीए बोल्ट बनाम पारंपरिक एंकर
| पारंपरिक विधि | एसडीए बोल्ट |
|---|---|
| आवरण की जरूरत है | किसी आवरण की आवश्यकता नहीं |
| बोरहोल आसानी से ढह जाता है | ढीली मिट्टी में भी स्थिर ड्रिलिंग |
| धीमा निर्माण | उच्च स्थापना गति |
| बहु-चरणीय प्रक्रिया | एक -चरण ड्रिलिंग + ग्राउटिंग + एंकरिंग |
एसडीए बोल्ट आपके अन्य उत्पादों के साथ कैसे काम करते हैं
ड्रिलिंग दक्षता में सुधार के लिए, एसडीए प्रणाली को अक्सर इसके साथ जोड़ा जाता है:
✔ स्क्रू एयर कंप्रेसर
ड्रिलिंग के लिए निरंतर उच्च दबाव वायु प्रवाह प्रदान करता है।
【 :मोबाइल स्क्रू एयर कंप्रेसर】
✔ डीटीएच हैमर और डीटीएच बिट
कठिन भूवैज्ञानिक संरचनाओं में ड्रिलिंग करते समय।
【 :डीटीएच हैमर सीरीज】
✔ वाटर वेल ड्रिलिंग रिग/क्रॉलर ड्रिलिंग रिग
ज़मीन की तैयारी और प्री{{0}सपोर्ट ड्रिलिंग के लिए उपयोग किया जाता है।
【 :वाटर वेल ड्रिलिंग रिग】
【 :क्रॉलर वायवीय ड्रिलिंग रिग】
डिमिनिंगवेल सेल्फ ड्रिलिंग एंकर बोल्ट क्यों चुनें?
उच्च शक्ति वाले स्टील एंकर बार
T30-T76 से पूरी रेंज
सीई/आईएसओ-प्रमाणित उत्पादन
कस्टम लंबाई, ड्रिल बिट्स, कोटिंग्स और सहायक उपकरण
बड़ी सूची और तेज़ डिलीवरी
मजबूत इंजीनियरिंग समर्थन और दीर्घकालिक परियोजना अनुभव
与企业品牌类内链自然结合:
【 :डमिनिन के बारे मेंgwell】
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या सेल्फ ड्रिलिंग एंकर बोल्ट का उपयोग रेतीली या ढहने वाली संरचनाओं में किया जा सकता है?
हाँ। एसडीए बोल्ट कमजोर, ढीली और ढहने वाली जमीन के लिए डिज़ाइन किए गए हैं जहां पारंपरिक एंकर विफल हो जाते हैं।
Q2: क्या मैं अपना स्वयं का ड्रिल बिट प्रकार चुन सकता हूँ?
बिल्कुल। हम चट्टान की स्थिति के आधार पर क्ले बिट्स, क्रॉस बिट्स, कार्बाइड बिट्स और विंग बिट्स प्रदान करते हैं।
Q3: क्या आप पूर्ण एसडीए सिस्टम प्रदान करते हैं?
हाँ। खोखले बार, कप्लर्स, नट, प्लेट, बिट्स और ग्राउटिंग सहायक उपकरण सभी उपलब्ध हैं।
Q4: क्या एंटी-संक्षारण कोटिंग उपलब्ध है?
हां, लंबी अवधि की परियोजनाओं के लिए हॉट{0}डिप गैल्वनाइजिंग या एपॉक्सी कोटिंग जोड़ी जा सकती है।
Q5: क्या एसडीए बोल्ट आपके ड्रिलिंग रिग के साथ काम कर सकते हैं?
हाँ। एसडीए बोल्ट डीमिनिंगवेल ड्रिलिंग मशीनों के साथ पूरी तरह से संगत हैं:
